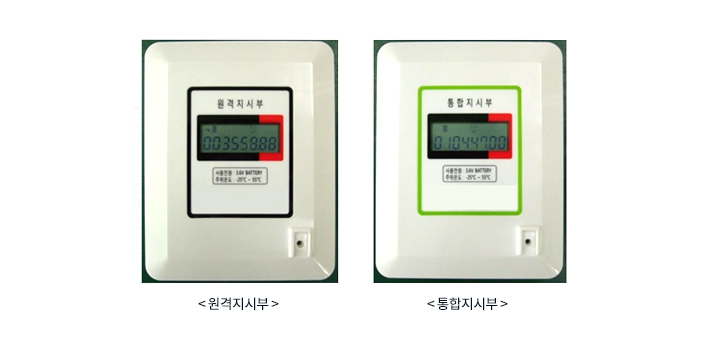

적 용 범 위

본 규격은 소비자가 사용할 열량,난방,수도,온수,가스,전기의
사용량을 각 메타의 원격출력용 펄스신호를 받아, 그 사용량을 누적하여 표시하는“통합지시부”에 대하여 적용.

형 식

6종 메타의 사용량을 모두 나타내는 전자식 통합지시부.

정 격

• 사용전원 : Battery (Lithium 3.6V/1,200mA 3.6V/2,400mA)
• 입력신호 : 각 메타의 원격출력용 펄스신호
• 최소 지시치 : 0.01㎥(10ℓ), 0.001MWh(1kWh)
• 최대 지시치 : 999999.99㎥, 99999.999MWh
• 허용주위온도 : -20℃ ~ 60℃
• 주 요 기 능
    - 누적유량표시 : 표시단위 (㎥)(MWh)
    - 펄스입력 표시
    - 초기값 설정기능

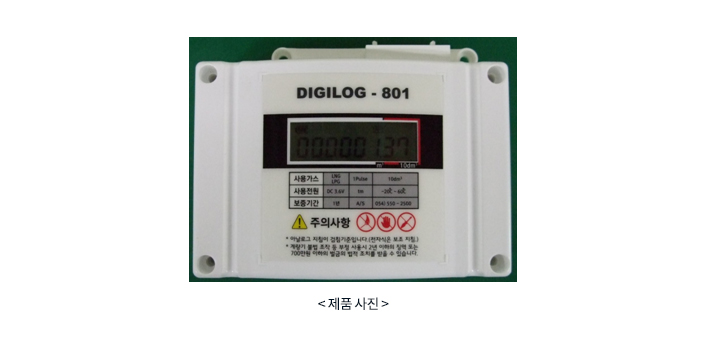

적 용 범 위

본 규격은 소비자의 가스 사용량 측정의 보조수단으로, 기계식 가스메타의 원격출력용 리드스위치에서 출력되는 펄스를 받아 사용량을 누적하여 표시하고, 그 누적량을 원격검침시스템으로 출력하는 "가스메타 이중 표시장치(디지로그)"에 대하여 적용.

형 식

원격출력부가 내장된 전자식 원격지시부

정 격

• 사용전원
    - 주 전원 : DPLC 전원 (DC12V)
    - 보조전원 : Battery (Lithium 3.6V, 1,200mA/2,400mA)
• 입력신호 :기계식 가스메타의 원격 출력용 리드스위치 펄스신호
• 출력신호 : DPLC 통신신호, 전자적 펄스신호 (Open Collector)
• 최소 지시치 : 0.01㎥(10ℓ)
• 최대 지시치 : 999999.99㎥
• 허용주위온도 : -20℃ ~ 60℃
• 주요기능
    - 누적유량표시 : 표시단위 (㎥)
    - 펄스입력 표시
    - DPLC 통신표시
    - DPLC 연결표시(DPLC가 연결되면 "S"가 켜짐)
    - 초기값 설정기능
    - 펄스당 유량설정기능(옵션)
    - 순간유량표시
    - 가동시간표시
    - DPLC 통신속도표시
    - 소프트웨어 버전표시

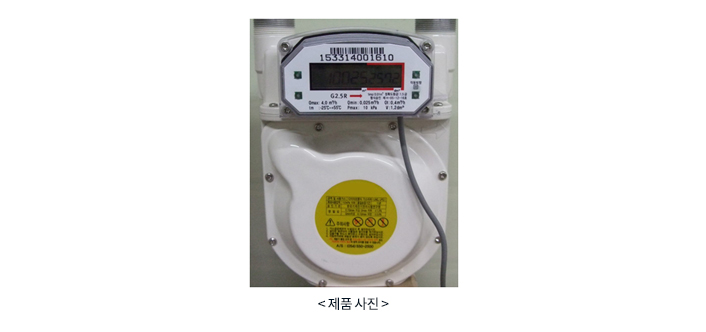

센 서 방 식 적용

- 비접촉 방식에 따른 센서 내구성 증대
( INDUCTOR SENSORING )
- DUAL SENSOR 적용에 따른
정/역 감지 및 정확한 유량 감지
- 유도 코일 펄스에 의한 LC 방식
- 두개의 INDUCTOR에 의한 가스 흐름 방향 및 유량 측정

표 시 장 치

- 초 저전력 형 MONO LCD DISPLAY ( 가스메타기 구조 )
- 표시 자리수 > 999999.9999

통 신 지 원

- DC-PLC, OPEN CORRECTOR(펄스출력)

알 람 기 능

- 가스누출감지기능
- 과부하 유량흐름감지기능
- 역방향 흐름감지기능
- 미사용 감지기능 등
